厂家设计定制1064nmYAG激光切割水冷石英扩束镜

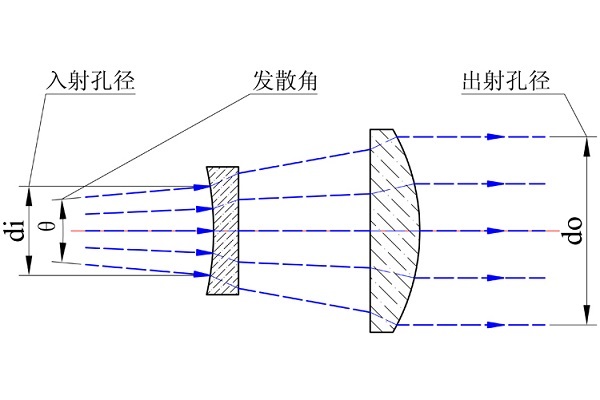

扩束镜是能够改变激光光束直径和发散角的透镜组件。从激光器发出的激光束具有一定的发散角，对于激光加工来说，只有通过扩束镜的调节使激光光束变为准直（平行）光束，才能利用聚焦镜获得细小的高功率密度光斑；在激光测距中，必须通过扩束镜最大限度地改善激光的准直度才能得到理想的远距离测量效果；通过扩束镜能改变光束直径以便用于不同的光学仪器设备；扩束镜配合空间滤光片使用则可以使非对称光束分布变为对称分布，并使光能量分布更加均匀。扩束镜倍数越大，得到的出射光斑越大，这样得到的光的发散角最小（因为X倍的扩束镜能把入射光的发散角压缩为原来的X分之一）-越接近于平行光，这样再通过场镜聚焦出来的光斑就会更细，能量更集中，打出来的字也变形更小。但是也不是扩束镜的倍数越大越好，因为我们还要考虑到其他方面的因素。

激光打标机一般选择扩束镜要根据几个原则：

1、入射口有效直径大于等于入射光斑直径

2、出蛇口有效直径大于等于出射光斑直径

3、出射光斑大小要小于等于振镜光斑大小

4、出射光斑直径要与场镜的入口光瞳相匹配，即小于等于入口光瞳。

扩束镜筒分类：

①、扩束镜分为固定型扩束镜和可调型扩束镜两类，每类扩束镜又分为直筒和喇叭筒两种外形形式，每种外形扩束镜按安装连接方式又分为圆柱连接和螺纹连接两种。

②、高功率激光扩束镜两聚焦镜片间距可调，调焦时聚焦镜片是线形移动，并且没有旋转，避免了在调焦中因镜片转动产生的不同轴和光束强度分布的变化。

③、可调型扩束镜可调型扩束镜专为具有较大的发散角度的激光扩束所设计。通过调整扩束镜片间距离，在一定范围内可以消除发散角度的影响从而获得经扩束的准直性良好的激光束。

④、当入射激光具有较大发散角时，逐渐加大镜片之间的距离，在一定的位置即可获得准直激光束。

⑤、固定型扩束镜固定型扩束镜的两个镜片是固定的，出厂后客户不可以自行调整。在工厂生产的时候，我们是可以微调两个镜片间距的，以便获得最好的平行光束。固定型扩束镜分为圆柱连接和螺纹连接两种。

特点：
