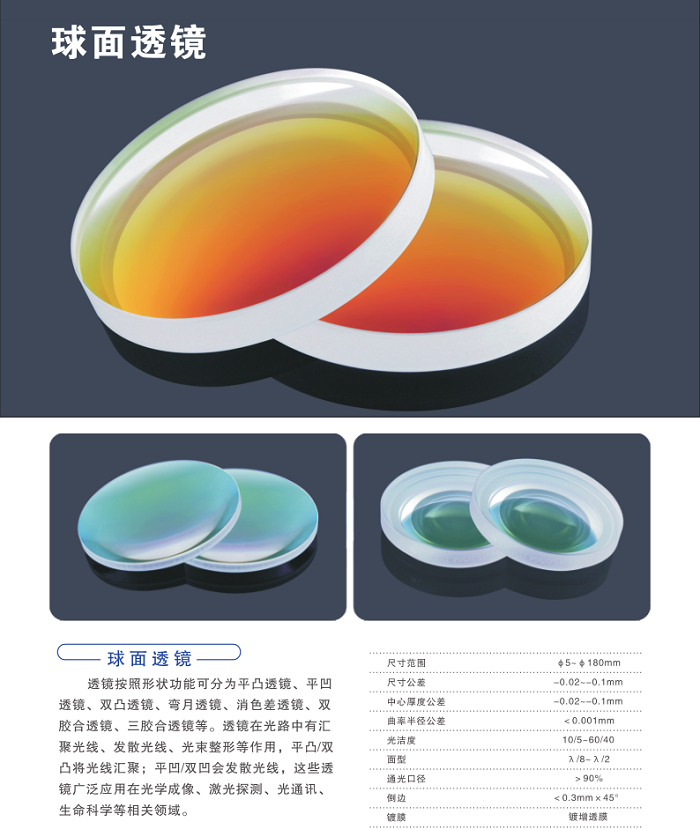

双凹透镜与平凹透镜类似,焦距为负,可是平行入射的光线向外发散,双凹透镜的两个侧面曲率半径相等,一般用于扩束光线,和投影等。
产品参数:
材质:光学玻璃K9;普通石英;熔融石英;蓝宝石;氟化钙;氟化镁;硒化锌;硅;锗
焦距:±5mm~1000mm±2%
厚度公差:±0.2mm
尺寸:6mm-300mm
面型:λ/10~λ/2
表面质量:10/5~80/50
偏心:<3arcmin
有效孔径:>90%
倒边:<0.2*4.5°
镀膜:根据客户要求
双凹透镜成像的几何作图与凸透镜者原则相同。从物体的顶端亦作为两条直线:一条平行于主光轴,经过双凹透镜后偏折为发散光线,将此折射光线相反方向返回至主焦点;另一条通过透镜的光学中心点,这两条直线相交于一点,此为物体的像。
应用范围:
其两面曲率中心之连线称为主轴,其中央之点O称为光心。通过光心的光线,无论来自何方均不折射。平行主轴之光束,照于凹透镜上折射后向四方发散,逆其发散方向的延长线,则均会于与光源同侧之一点F,其折射光线恰如从F点发出,此点称为虚焦点。在透镜两侧各有一个。双凹透镜又称为发散透镜。凹透镜的焦距,是指由焦点到透镜中心的距离。透镜的半径越大其焦距越长,如为薄透镜,则其两侧之焦距相等。在光疏介质中使用时,能对入射光束起发散作用,故又称发散透镜。又因其焦距为负,又称负透镜。对薄的凹透镜,成像公式、横向放大率公式和符号法则均与凸透镜同。
