定制八百万像素高清工业镜头
产品概述

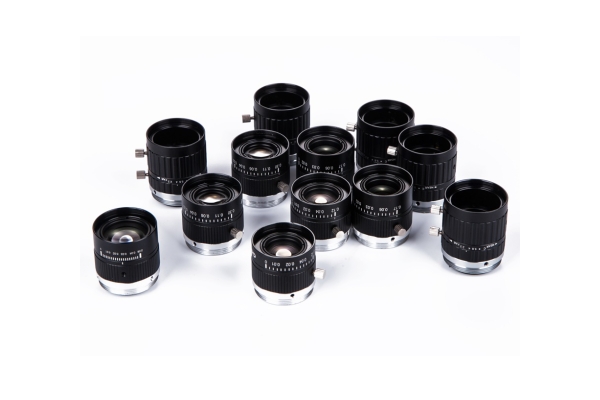

八百万像素工业镜头具有高性能、低照度大通光孔径，低畸变率的特点；有多种光学校正方式，可最大限度的减少像差的发生；对比度清晰度高，镜头坚固的机械设计，调节后的锁定装置，适合工厂自动化、机器视觉、图像处理等场合，能配合百万像素以上 2/3”和1”相机使用，广泛用于安全监控，高精确测量、检测、识别等工业机器视觉和图像处理系统中。
● 大通光孔径
● 高性价比
● 支持800万像素相机
● 光圈、聚焦手动可调，并可固定锁紧
● 结构紧凑、牢固
● 支持800万像素相机
● 低畸变，低场曲，高锐度
五百万像素工业镜头
|
型号 |
工业镜头 |
工业镜头 |
工业镜头 |
|
|
分辨率 |
5M |
5M |
5M |
|
|
焦距 (mm) |
4 |
6 |
8 |
|
|
视场角 |
1/1.8” |
94°×82.9°×66.5° |
69.8°×59.6°×46° |
56°×46.8°×36° |
|
1/2.5″ |
82.9°×70.7°×56.7° |
60.9°×48.7°×36.5° |
47.7°×38.2°×29.1° |
|
|
1/3″ |
78.2°×61.1°×47.5° |
52.4°×41.9°×31.4° |
40.3°×32.2°×24.5° |
|
|
畸变 |
1/1.8” |
<0.5% |
<0.1% |
<0.1% |
|
1/2.5″ |
<0.5% |
<0.1% |
<0.1% |
|
|
1/3″ |
<0.5% |
<0.1% |
<0.1% |
|
|
控制 |
光圈 |
手动 |
手动 |
手动 |
|
聚焦 |
手动 |
手动 |
手动 |
|
|
调节范围 |
光圈 |
F=1:2.0~C |
F=1:2.0~C |
F=1:2.0~C |
|
聚焦 |
0.1M~无穷远 |
0.1M~无穷远 |
0.1M~无穷远 |
|
|
接口 |
C |
C |
C |
|
|
像面尺寸 (inch) |
1/1.8“ |
1/1.8“ |
1/1.8“ |
|
|
外形尺寸 (mm) |
Φ38.2x31.9 |
Φ27x27.5 |
Φ27x29 |
|
|
型号 |
工业镜头 |
工业镜头 |
工业镜头 |
|
|
分辨率 |
5M |
5M |
5M |
|
|
焦距 (mm) |
12 |
16 |
25 |
|
|
视场角 |
1/1.8” |
40.7°×33°×24.3° |
30.3°×24.7°×18.2° |
19°×13.6°×11.3° |
|
1/2.5″ |
33.3°×27.2°×20.7° |
25.2°×20.6°×15.8° |
16.2°×13.4°×10.3° |
|
|
1/3″ |
28.1°×22.9°×17.6° |
21.3°×17.4°×13.5° |
13.8°×11.4°×8.8° |
|
|
畸变 |
1/1.8” |
<0.1% |
<0.1% |
<0.1% |
|
1/2.5″ |
<0.1% |
<0.1% |
<0.1% |
|
|
1/3″ |
<0.1% |
<0.1% |
<0.1% |
|
|
控制 |
光圈 |
手动 |
手动 |
手动 |
|
聚焦 |
手动 |
手动 |
手动 |
|
|
调节范围 |
光圈 |
F=1:2.0~C |
F=1:2.0~C |
F=1:2.0~C |
|
聚焦 |
0.1M~无穷远 |
0.1M~无穷远 |
0.1M~无穷远 |
|
|
接口 |
C |
C |
C |
|
|
像面尺寸(inch) |
1/1.8“ |
1/1.8“ |
1/1.8“ |
|
|
外形尺寸(mm) |
Φ27x23.9 |
Φ27.2x26.4 |
Φ28x27.5 |
|
|
型号 |
工业镜头 |
工业镜头 |
工业镜头 |
|
|
分辨率 |
5M |
5M |
5M |
|
|
焦距(mm) |
35 |
50 |
75 |
|
|
视场角 |
1/1.8” |
12.2°×8.8°×7° |
10.2°×8.2°×6.1° |
5.8°×5.4°×4.0° |
|
1/2.5″ |
11.1°×8.8°×6.7° |
8.2°×6.6°×4.9° |
5.4°×4.4°×3.3° |
|
|
1/3″ |
9.3°×7.4°×5.5° |
6.9°×5.5°×4.1° |
4.6°×3.7°×2.8° |
|
|
畸变 |
1/1.8” |
<0.1% |
<0.05% |
<0.05% |
|
1/2.5″ |
<0.1% |
<0.05% |
<0.05% |
|
|
1/3″ |
<0.1% |
<0.05% |
<0.05% |
|
|
控制 |
光圈 |
手动 |
手动 |
手动 |
|
聚焦 |
手动 |
手动 |
手动 |
|
|
调节范围 |
光圈 |
F=1:2.0~C |
F=1:2.8~22 |
F=2.8~22 |
|
聚焦 |
0.1M~无穷远 |
0.3M~无穷远 |
0.5M~无穷远 |
|
|
接口 |
C |
C |
C |
|
|
像面尺寸 (inch) |
1/1.8“ |
1/1.8“ |
1/1.8“ |
|
|
外形尺寸(mm) |
Φ28x37 |
Φ30.6x48.9 |
Φ35x75.9 |
|
| 型号 |
工业镜头 |
工业镜头 |
工业镜头 |
|
|
分辨率 |
5M |
5M |
5M |
|
|
焦距(mm) |
8 |
12 |
16 |
|
|
视场角 |
2/3″ |
67.1°×56.3°×43.7° |
46.6°×39°×30.3° |
37.3°×30.3°×23° |
|
1/2″ |
51.9°×42.5°×32.4° |
35.7°×29.5°×22.8° |
27.8°×22.3°×16.8° |
|
|
1/3″ |
/ |
/ |
20.9°×16.8°×12.6° |
|
|
畸变 |
2/3″ |
<1% |
<-0.8% |
<0.1% |
|
1/2″ |
<0.8% |
<-0.4% |
<0.3% |
|
|
1/3″ |
/ |
/ |
<0.1% |
|
|
控制 |
光圈 |
手动 |
手动 |
手动 |
|
聚焦 |
手动 |
手动 |
手动 |
|
|
调节范围 |
光圈 |
F=1:1.4-16 |
F=1:1.4~16 |
F=1:1.4~16 |
|
聚焦 |
0.1M~无穷远 |
0.15M~无穷远 |
0.3M~无穷远 |
|
|
接口 |
C |
C |
C |
|
|
像面尺寸(inch) |
2/3“ |
2/3“ |
2/3“ |
|
|
外形尺寸(mm) |
Φ39.3x44 |
Φ32.9x40.5 |
Φ33.5x40 |
|
| 型号 |
工业镜头 |
工业镜头 |
工业镜头 |
|
|
分辨率 |
5M |
5M |
5M |
|
|
焦距(mm) |
25 |
35 |
50 |
|
|
视场角
(D×H×V)
|
2/3″ |
24.6°×20°×15° |
17.3°×13.9°×10.4° |
13.1°×10.5°×7.9° |
|
1/2″ |
18.2°×14.6°×11° |
12.6°×10.1°×7.6° |
9.5°×7.6°×5.3° |
|
|
1/3″ |
13.7°×11°×8.2° |
/ |
/ |
|
|
畸变 |
2/3″ |
<0.2% |
<-0.8% |
<-0.8% |
|
1/2″ |
<0.05% |
<-0.4% |
<-0.4% |
|
|
1/3″ |
<0.05% |
/ |
/ |
|
|
控制 |
光圈 |
手动 |
手动 |
手动 |
|
聚焦 |
手动 |
手动 |
手动 |
|
|
调节范围 |
光圈 |
F=1:1.4~16 |
F=1:1.4~16 |
F=1:1.4~C |
|
聚焦 |
0.3M~无穷远 |
0.2M~无穷远 |
0.3M~无穷远 |
|
|
接口 |
C |
C |
C |
|
|
像面尺寸(inch) |
2/3“ |
2/3“ |
2/3“ |
|
|
外形尺寸(mm) |
Φ33.5x41.9 |
Φ39.8x44.8 |
Φ39.6x62. |
|
| 型号 |
工业镜头 |
工业镜头 |
工业镜头 |
|
|
分辨率 |
5M |
5M |
5M |
|
|
焦距(mm) |
12.5 |
16 |
25 |
|
|
视场角 |
1” |
66.3°×54.5°×42° |
51.6°×42.4°×32.4° |
34.9°×28.7°×22.1° |
|
2/3″ |
47.5°×38.5°×29.1° |
36.9°×29.9°×22.7° |
24.9°×20.3°×15.3° |
|
|
1/2″ |
35.7°×28.8°×21.7° |
27.2°×21.2°×16.5° |
18.6°×15.3°×11.8° |
|
|
畸变 |
1″ |
1.80% |
0.20% |
0.10% |
|
2/3″ |
1% |
0.10% |
0.10% |
|
|
1/2″ |
0.40% |
0.10% |
0.10% |
|
|
控制 |
光圈 |
手动 |
手动 |
手动 |
|
聚焦 |
手动 |
手动 |
手动 |
|
|
调节范围 |
光圈 |
F=1:1.4~C |
F=1:1.4~C |
F=1:1.4~C |
|
聚焦 |
0.1M-无穷远 |
0.1M~无穷远 |
0.1M~无穷远 |
|
|
接口 |
C |
C |
C |
|
|
像面尺寸(inch) |
1“ |
1“ |
1“ |
|
|
外形尺寸(mm) |
Φ50x64.4 |
Φ50x64.2 |
Φ44.8x53.2 |
|
| 型号 |
工业镜头 |
工业镜头 |
工业镜头 |
|
|
分辨率 |
5M |
5M |
5M |
|
|
焦距(mm) |
35 |
50 |
75 |
|
|
视场角 |
1” |
23.9°×19.3°×14.3° |
17.1°×13.9°×10.4° |
12.2°×9.8°×7.4° |
|
2/3″ |
16.4°×13.1°×9.8° |
12°×9.6°×7.2° |
8.4°×6.7°×5° |
|
|
1/2″ |
11.9°×9.6°×7.2° |
8.7°×7.0°×5.3° |
/ |
|
|
畸变 |
1″ |
0.10% |
0.10% |
0.10% |
|
2/3″ |
0.10% |
0.10% |
0.10% |
|
|
1/2″ |
0.10% |
0.10% |
/ |
|
|
控制 |
光圈 |
手动 |
手动 |
手动 |
|
聚焦 |
手动 |
手动 |
手动 |
|
|
调节范围 |
光圈 |
F=1:1.4~C |
F=1:1.4~C |
F=1:1.4~C |
|
聚焦 |
0.15M~无穷远 |
0.3M~无穷远 |
0.8M~无穷远 |
|
|
接口 |
C |
C |
C |
|
|
像面尺寸(inch) |
1“ |
1“ |
1“ |
|
|
外形尺寸(mm) |
Φ52x59.5 |
Φ52x63.3 |
Φ60x94.6 |
|
外形尺寸
