透镜型式取决于像差要求。要求低的，可采用简单的单片透镜，如平凸或双凸透镜，并允许较大的相对孔径。要求高的，采用双胶合透镜，相对孔径也适当缩小。在光栅系统中，特别是光栅较粗，间隙较小时，像差对形成莫尔条纹的影响不大，因此可采用单片的平凸透镜，并使平面朝向灯丝，以减小球差。在大间隙情况下，减小像差特别是色差，可提高条纹对比度，这时宜采用双片平凸透镜，并使第一个平面都朝向灯丝，或者使用消像差的双胶合透镜。必须指出，与灯丝发散角相比，透镜的像差是次要的。

    透镜焦距与允许的最大相对孔径有关。对于单片平凸透镜，相对孔径不宜大于0.8，单片双凸透镜不宜大于0.5，双片平凸透镜不宜大于1。如在大间隙情况下使用时，上述数值还应适当缩小。通常在允许的范围内，大多数采用较短的焦距，这样做不但使读数头的尺寸更紧凑，而且可以较大地提高硅光电池上的照度，从而降低照明灯功率的发热量，使系统更加稳定。但选用短焦距，将增大透镜像差和灯丝发散角，并使通光范围内的照度更不均匀，这是不利的方面。

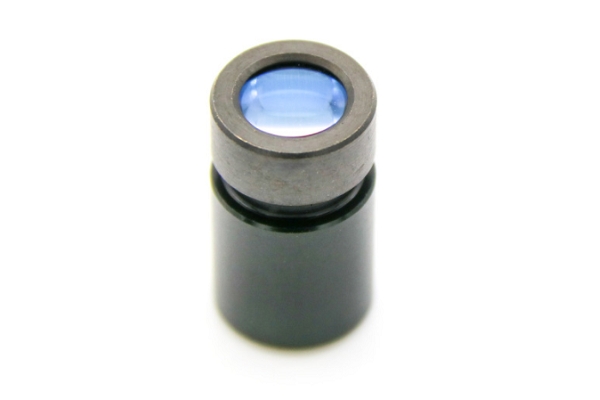

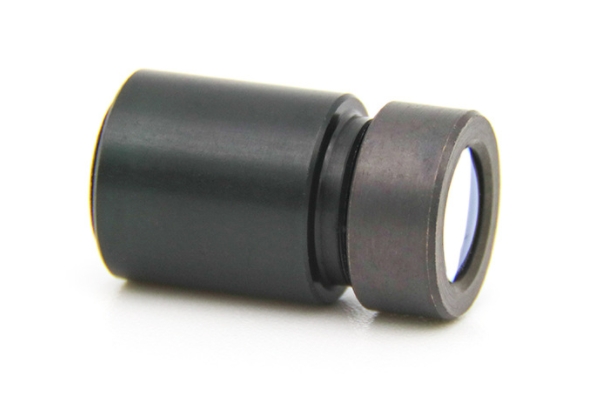

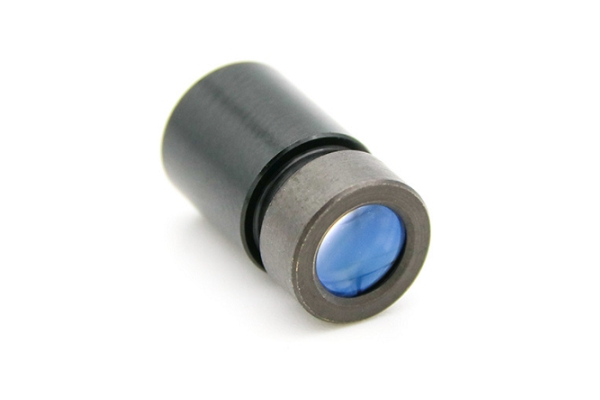

非球面准直透镜组

    准直透镜是指能将来自孔径栏中每一点的光线变成一束平行的准直光柱的仪器。

    透镜型式取决于像差要求。要求低的，可采用简单的单片透镜，如平凸或双凸透镜，并允许较大的相对孔径。要求高的，采用双胶合透镜，相对孔径也适当缩小。在光栅系统中，特别是光栅较粗，间隙较小时，像差对形成莫尔条纹的影响不大，因此可采用单片的平凸透镜，并使平面朝向灯丝，以减小球差。在大间隙情况下，减小像差特别是色差，可提高条纹对比度，这时宜采用双片平凸透镜，并使第一个平面都朝向灯丝，或者使用消像差的双胶合透镜。必须指出，与灯丝发散角相比，透镜的像差是次要的。
    透镜焦距与允许的最大相对孔径有关。对于单片平凸透镜，相对孔径不宜大于0.8，单片双凸透镜不宜大于0.5，双片平凸透镜不宜大于1。如在大间隙情况下使用时，上述数值还应适当缩小。通常在允许的范围内，大多数采用较短的焦距，这样做不但使读数头的尺寸更紧凑，而且可以较大地提高硅光电池上的照度，从而降低照明灯功率的发热量，使系统更加稳定。但选用短焦距，将增大透镜像差和灯丝发散角，并使通光范围内的照度更不均匀，这是不利的方面。
